精密滾珠絲杠副選用和使用中的注意事項
2018/8/21 15:24:11
為了防止造成絲杠傳動系統的任何失位,保證傳動精度,提高絲杠系統的剛度是很重要的,而要提高螺母的接觸剛度,必須施加一定的預緊載荷。
施加了預緊載荷后,摩擦轉矩增加,并使工作時的溫升提高。因此必須恰當?shù)卮_定預緊載荷(最大不得超過10%的額定動載荷),以便在滿足精度和剛度的同時,獲得最佳的壽命和較低的溫升效應。
潤滑:
.在使用滾珠絲杠副時,必須要有足夠的潤滑,如果潤滑不夠,將導致摩擦和磨損的增加,造成故障或壽命縮短等。
油潤滑:
· 一般情況下,用于滾動軸承的礦物油都適用。
· 特別是在高轉速情況下,以油潤滑比脂潤滑佳,這時滾珠絲杠副的溫升較小。

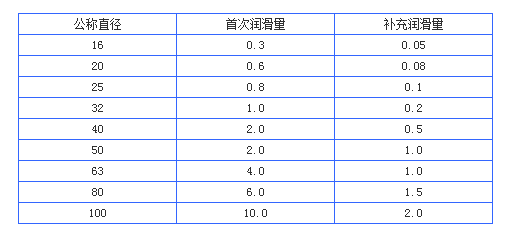

· 油潤滑的補充潤滑量和間隔,按下表,按表中的油量,至少可以達到8小時的補充潤滑時間。
脂潤滑:
采用脂潤滑的優點可以使?jié)L珠絲杠傳動系統在一段很長時間后才需進行補充。也就是說,在多數情況下,可以省去一套補充潤滑的裝置。補充潤滑脂的限量為大約填入螺母內空間容積的一半。
可以使用所有高級滾動軸承潤滑脂,但要注意潤滑脂廠家的提示說明!
潤滑脂的補充通常在半年或一年進行更換,更換前應清除舊潤滑脂后才能更換新的潤滑脂。
防塵處理:
滾珠絲杠與滾動軸承一樣,如果污物及異物(切屑碎屑)進入就會很快使它磨損,成為損壞的原因。困此,必須采用防護裝置(折疊式或伸縮式絲杠護套)將絲杠軸完全防護起來。
另外雖沒有別的異物,但有浮塵時要在螺母兩端采用刮屑式防塵圈。本公司在供貨時螺母兩端采用刮屑式防塵圈。本公司在供貨時螺母兩端已裝有橡膠防塵圈,以達到防塵的效果。
設計與使用時注意:
防止逆轉 滾動螺旋傳動逆轉率高,不能自鎖。為了使螺旋副受力后不逆轉,應考慮設置防逆轉裝置,如采用制動電機、步進電機,在傳動系統中設有能夠自鎖的機構(如蝸桿傳動);在螺母、絲杠或傳動系統中裝設單向離合器、雙向離合器、制動器等。選用離合器時,必須注意其可靠性。
防止螺母脫出 在滾動螺旋傳動中,特別是垂直傳動,容易發生螺母脫出造成事故,設計時必須考慮防止螺母脫出的安全裝置。
安裝
· 滾珠絲杠副安裝到機床時,請不要把螺母從絲杠上拆下來。
· 但在必須把螺母卸下來的場合時,要使用比絲杠底徑小0.2~0.3mm安裝輔助套筒。
將安裝輔助套筒推至螺紋起始端面,從絲杠上將螺母旋至輔助套筒上,連同螺母、輔助套筒一并小心取下,注意不要使?jié)L珠散落。
安裝順序與拆卸順序相反。必須特別小心謹慎的安裝,否則螺母、絲杠或其它內部零件可能會受損或掉落,導致滾珠絲杠傳動系統的提前失效。
